Комплекс работ прокладки подземных коммуникаций «под ключ».

г. Москва, ул. Давыдковская д. 3, "СВС Инжиниринг".

+7(495) 938 98-47

Прокладка коммуникаций методами горизонтального направленного бурения ( бурение ГНБ )

  • Кликните для увеличения

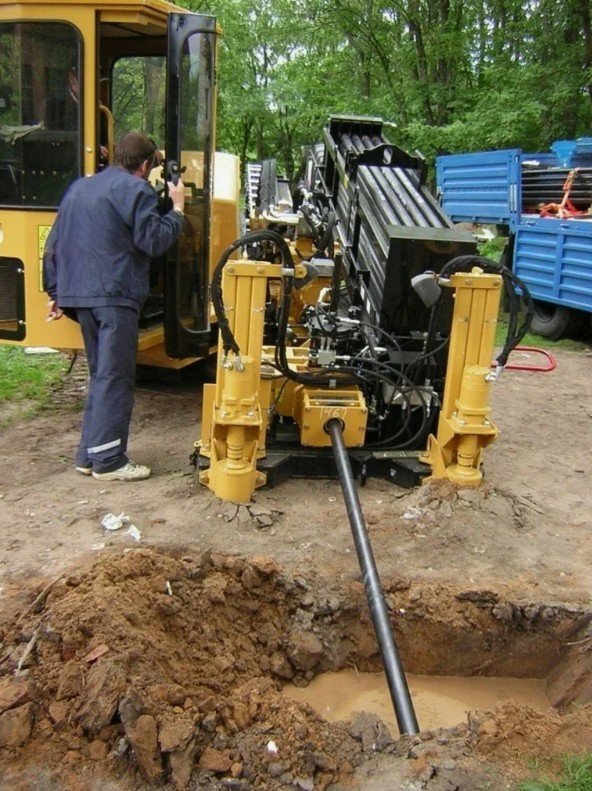

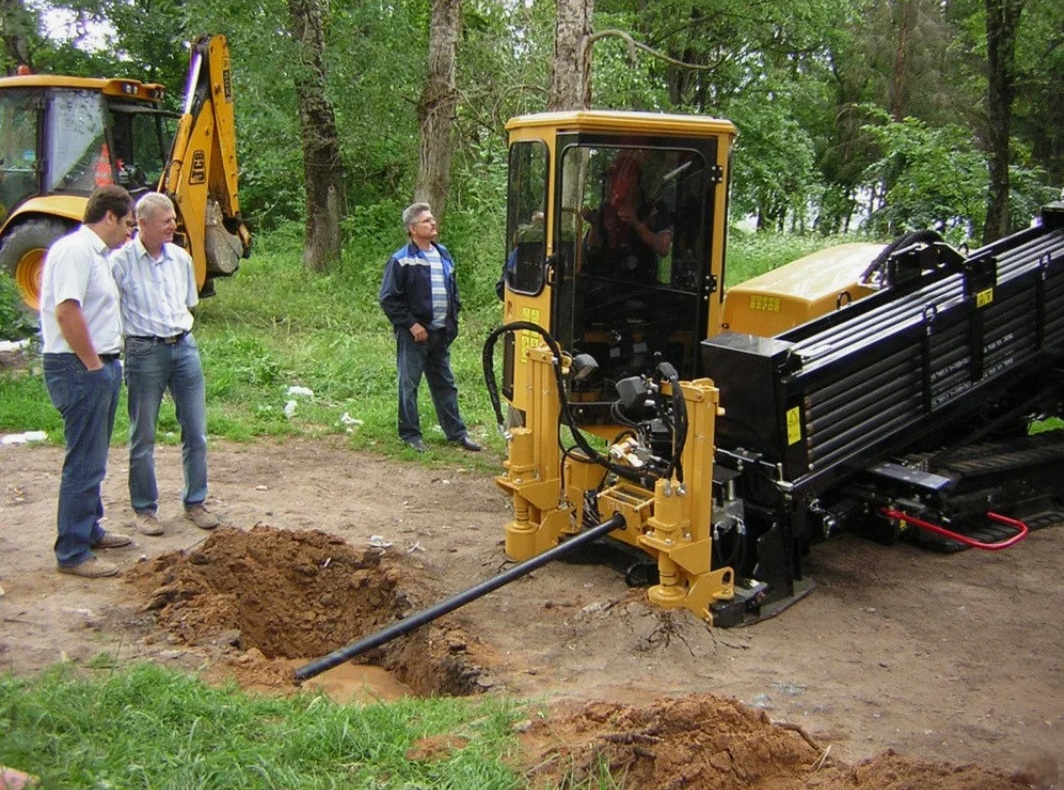

    Буровая установка ГНБ ZT - 20 CDF (Китай)

  • Кликните для увеличения

    Буровая установка ГНБ Ditch Witch JT100 Mach1 (США)

  • Кликните для увеличения

    Буровая установка Ditch Witch JT4020 Mach1 (США)

"СВС Инжиниринг" - подразделение крупной строительной компании ЗАО"СпецВысотСтрой". Подразделение занимается прокладкой систем подземных коммуникаций, методами ГНБ. В    "СВС Инжиниринг" имеется 4 бригады  с  большим  опытом работы в области буровых работ. В парке подразделения состоит 4  установки горизонтального направленного бурения

  • 2 машины ZT - 20 CDF ( производство Китай)
  • машина ГНБ Ditch Witch JT100 Mach1 ( производство США)
  • буровая установка ГНБ Ditch Witch JT4020Mach1 (США)

Технология бестраншейной прокладки подземных коммуникаций с помощью горизонтально направленного бурения

Горизонтально направленное бурение или ГНБ - методика бестраншейной прокладки подземных коммуникаций (канализаци, водопровода, кабельных каналов и прочих) при которой осуществляется управляемое бурение грунта в горизонтальном направлении. Бурение осуществляется с помощью специализированных буровых установок (машин). Данная технология позволяет прокладывать коммуникации длинной от нескольких метров до нескольких километров и  диаметром более 1000 мм.  Процесс бурения корректируется с помощью эхолокационного оборудования.

Этапы прокладки коммуникаций методами ГНБ

Перед началом бурения тщательно исследуется грунт, по типу  грунта подбирается состав бурового раствора и режимы бурения. Определяется  расположение  существующих  коммуникаций и прочих подземных препятствий на пути бурения пилотной скважины. Оформляются необходимые документы на выполнение буровых работ. Намечается план прокладки  скважины.

Первым этапом — проводится бурение пилотной скважины. Непосредственное бурение осуществляется с помощью буровой головки со скосом в передней части, а контроль за ее положением осуществляется с помощью эхолокационного передатчика расположенного в ней, сигнал от которого идет на пульт системы локации буровой установки. В зону бурения через отверстия в буровой головке подается бентонитовый буровой раствор, понижающий трение и предохраняющий скважину от разрушения.

Второй этап— расширение пилотной скважины. Вместо головки к буровым штангам присоединяется ример — расширитель обратного действия, после чего буровая установка, вращая протягивает его в обратном направлении по ходу скважины расширяя ее до необходимого для прокладки трубопровода размера(25-35% больше диаметра прокладываемого трубопровода)

На третьем этапе - протягивается плеть труб. К ее переднему концу крепится оголовок с воспринимающим тяговое усилие вертлюгом и все это крепится римеру и буровая установка протягивает в скважину трубы по подготовленной трассе.

На ряду с горизонтальным бурением так же используются такие методы как:

  • прокол грунта
  • микротоннелирование
  • гидравлическое разрушение
  • продавливание

Преимущества горизонтального направленного бурения

Используя ГНБ технологию,становится доступны прокладка подземных водопроводов, систем  канализации, не затрагивая уже ранее проложенные инженерные сети и и строения. ГНБ оборудование позволяет прокладывать коммуникации без вскрытия грунта и дорожных покрытий, а исключает потребность обходить наземные постройки и природные препятствия. Осуществляемые проколы грунта являются безопасными для окружающей среды и не ведут к разрушению ландшафта. Горизонтально направленное бурение сокращает сроки выполнения и сдачи работ.
